特点

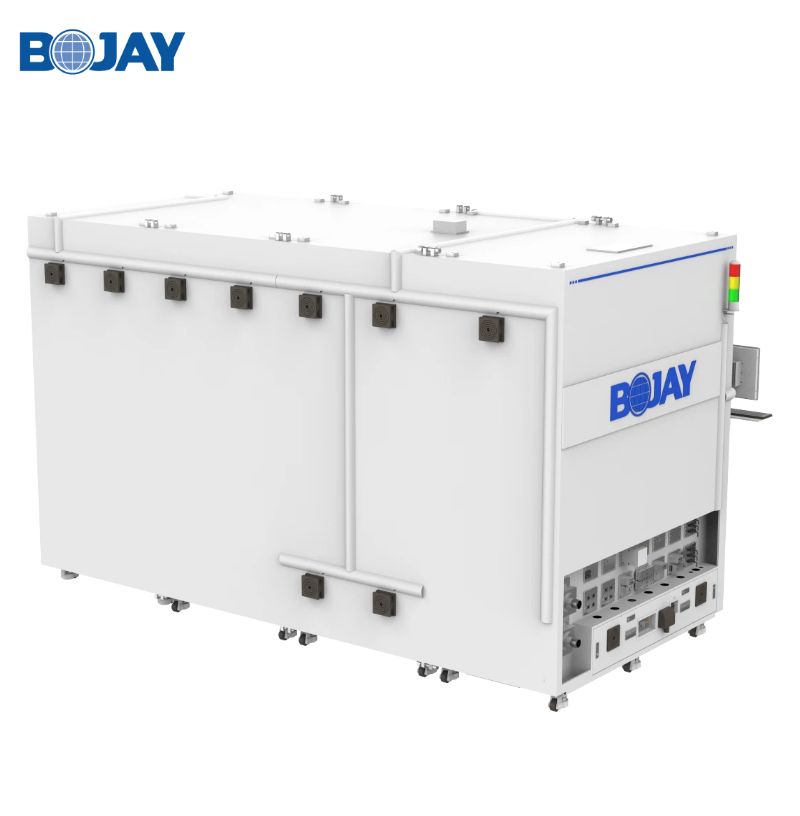

● BJ-8601测试系统包括一个中型微波暗室和一个紧凑的天线测试范围（紧缩场），设计用于实验室环境下的毫米波OTA测试，覆盖频率范围为24至90GHz；
● 高精度的反射面为黑盒测试提供了一个直径400毫米的静区；
● 结合一个高精度的4轴定位器，该系统能够为各种尺寸的DUT提供快速和准确的天线测量；最高负重可达100公斤；
● 通过TTL硬件信号触发的快速测量功能；
● 紧缩场支持单个或多个馈电天线，可以同时测量不同的信号；
● 该系统能够在间接远场和直接远场测量方法之间切换；
● 可以提供配套的保温箱（选件），用于在-40至100℃的极端条件测试。
机械规格
内部尺寸 | 3580(W)*1600(L)*1990(H)mm |
外观尺寸（不带底座） | 4000(W)*2000 (L)*2415(H)mm |
前门尺寸 | 770(W)*1570(H)mm |
右门尺寸 | 980(W)*1740(H)mm |
净重 | 约2526kg |
毛重 | 约4758kg |
DUT 最大尺寸 | 900(长)*650(宽)*300(高)mm |
DUT 最大重量 | 100kg |
射频规格
屏蔽效能 | 24~90GHz >70dB |
吸波棉反射率 | 24~90GHz<-30dB |
反射板及馈源天线规格
反射板 | 抛物线弧面，卷边设计 |
反射板尺寸 | 选项1：800 x 800 mm 选项2：900 x 900 mm |
工作频率范围 | 24 ~ 90GHz |
静区尺寸 | 尺寸φ400mm 幅度锥削 ≤ 1dB 幅度波纹≤±0.5dB 相位误差 ≤ ±5° 交叉极化隔离度≤-27dB |
馈源天线 | 单一馈源：可搭配800mm或900mm反射板 多馈源：仅适用900mm反射板 工作频率： 24~50GHz(可通过改变馈源天线扩展到90GHz) 连接器： 2x2.4mm 材料 铝合金 交叉极化隔离度 ≤-35dB |
